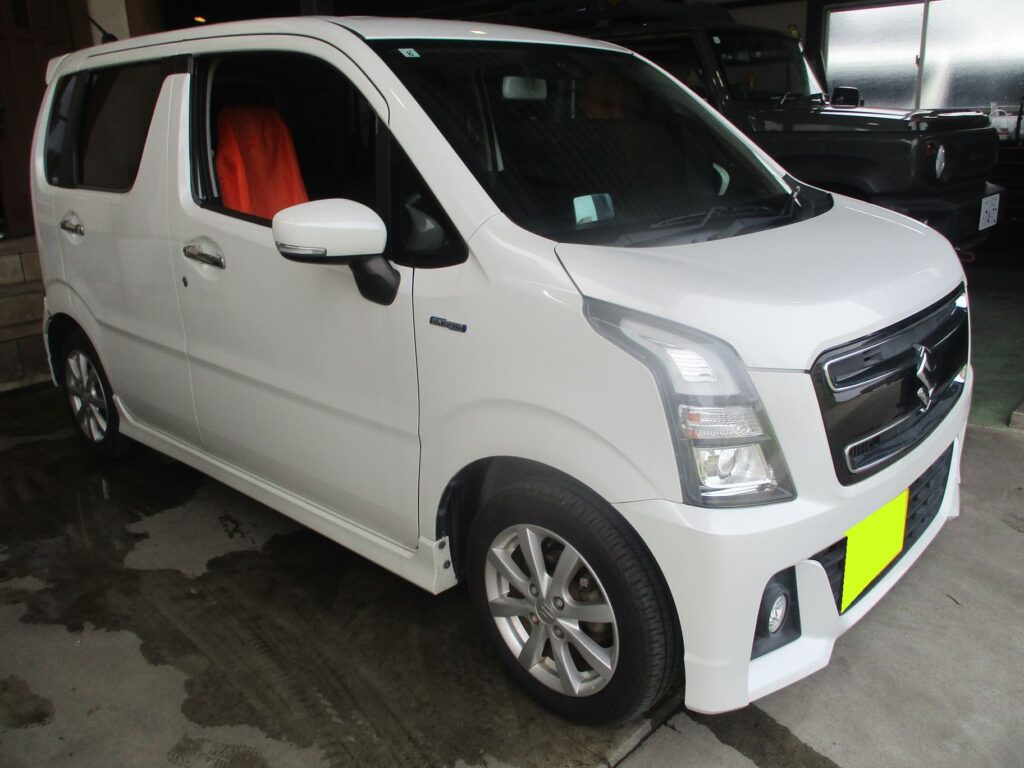

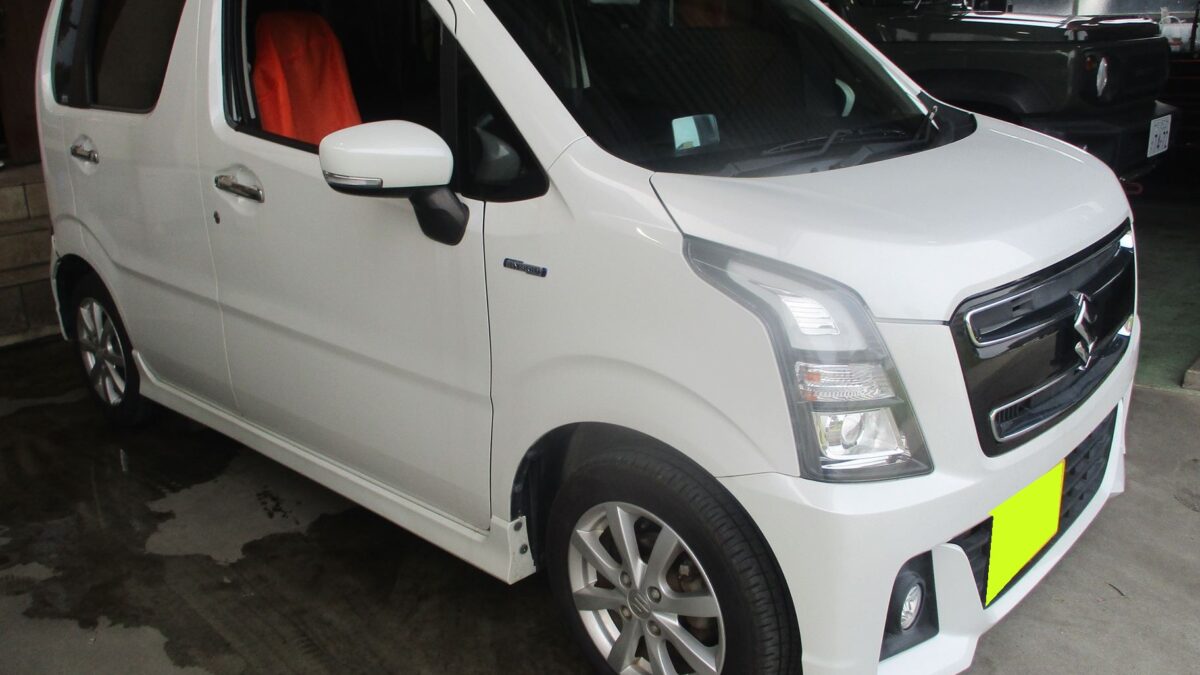

スズキ ワゴンR【MH55S】スマートキー装着車 運転席ドアリクエストスイッチが反応しないという修理事例のご案内です。

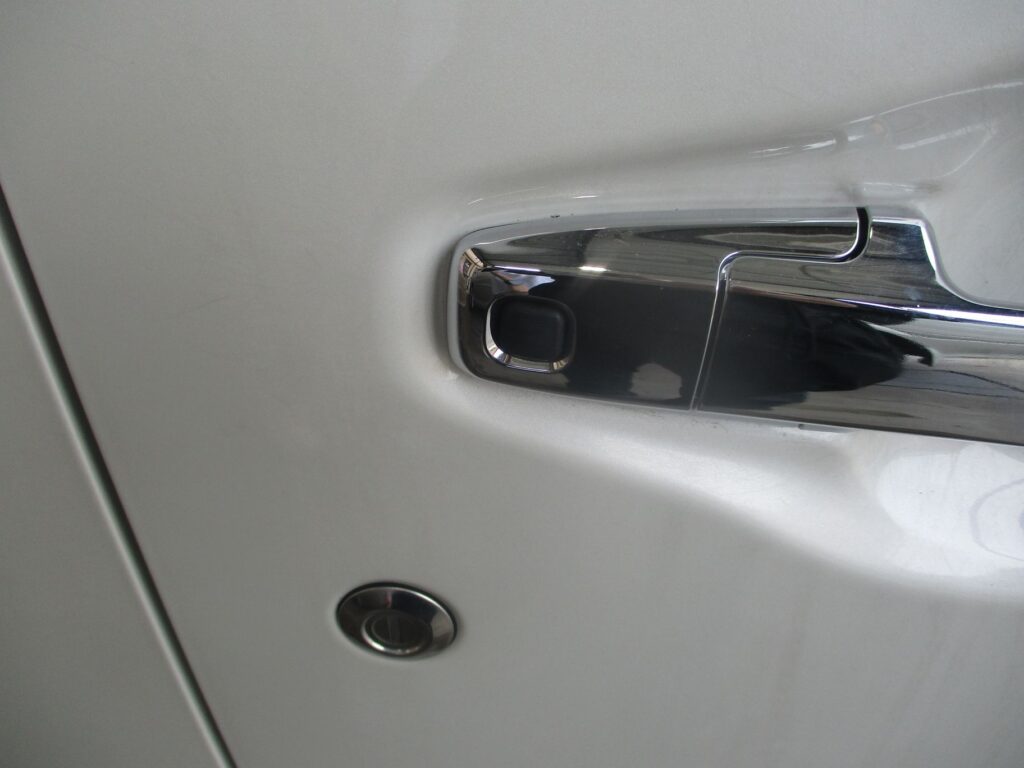

助手席側、バックドアのリクエストスイッチは問題なく反応しドアロックの解錠・施錠ができますが、一番使用する運転席のリクエストスイッチが反応しないためスマートキー本体のボタンにて解錠・施錠を行わないといけないという不便な状況になっていました。

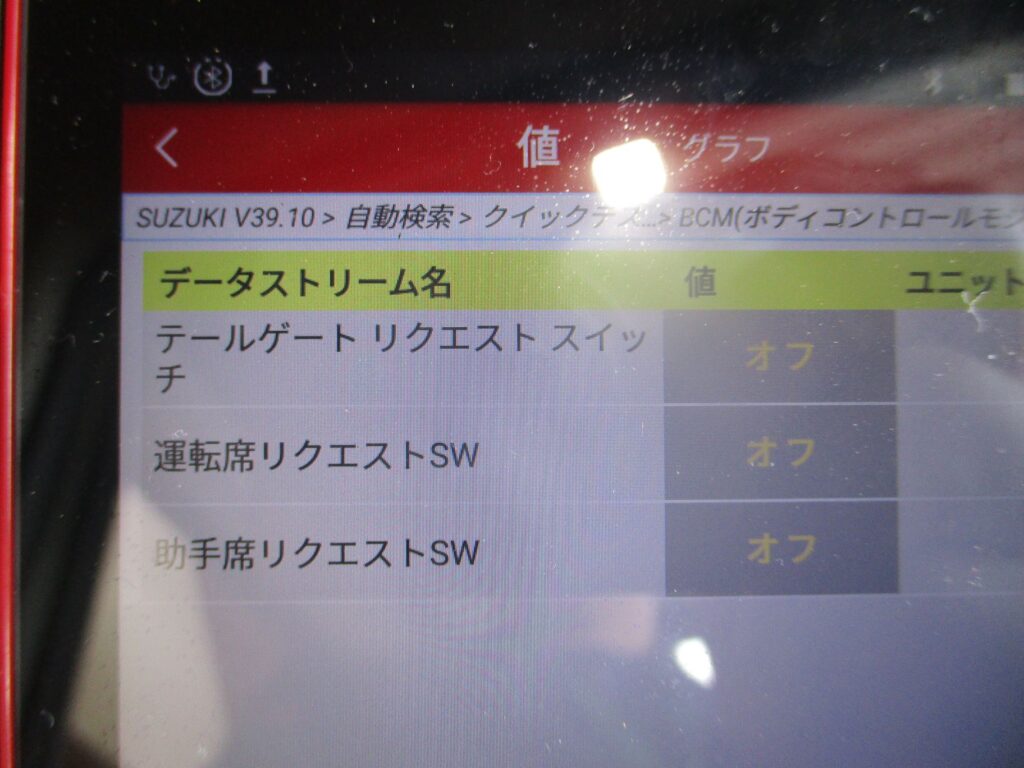

故障原因はスイッチの故障、配線の不具合、コントロールユニットの不具合など原因として推定されるところは複数ありますが、まずはスキャンツールのデータモニターにて簡易点検を行います。運転席のリクエストスイッチを押している状態ですが、押しているという信号がコントロールユニットには入っていないことがわかります。

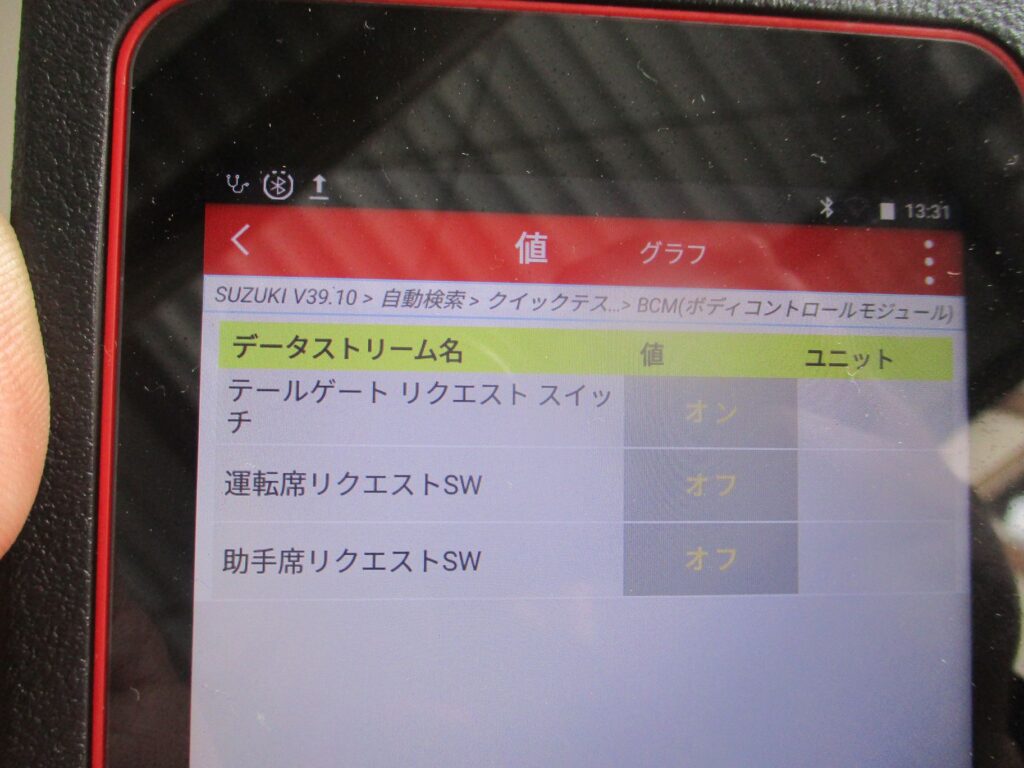

同様にバックドアのスイッチを押してみると正常に信号を受け取っています。

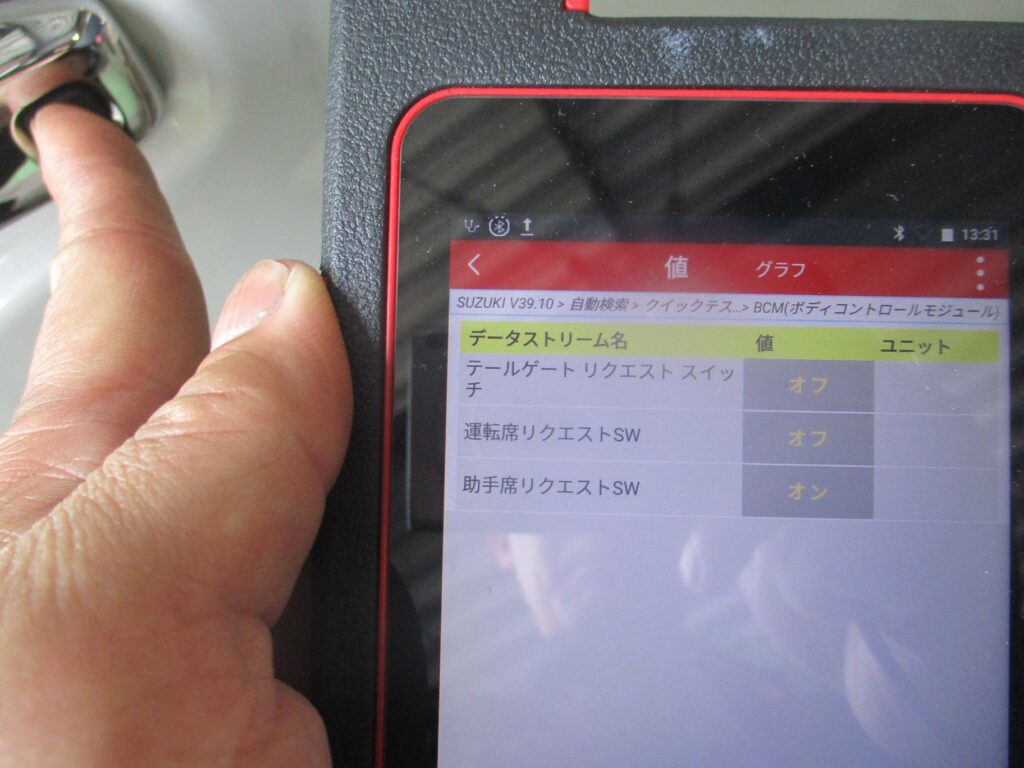

続いて助手席側も点検してみますが、こちらも問題ありません。

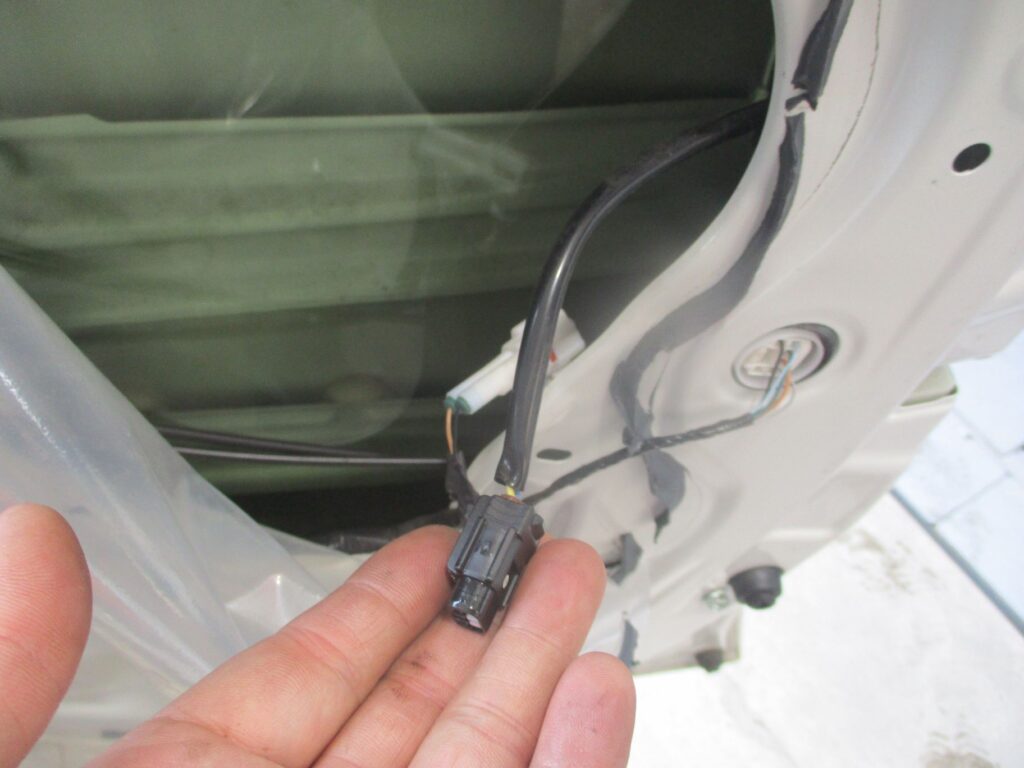

運転席ドアの内張を外してドアリクエストスイッチの配線を探します。配線が2本の単純な回路で、スイッチを押している時だけ2つの配線がつながることで信号が流れる仕組みです。取り外したカプラーの端子へとサーキットテスターをつないで導通を確認すると、スイッチを押していても導通がなく2つの線がつながらない状態でしたので、スイッチ自体の不具合だと断定しました。

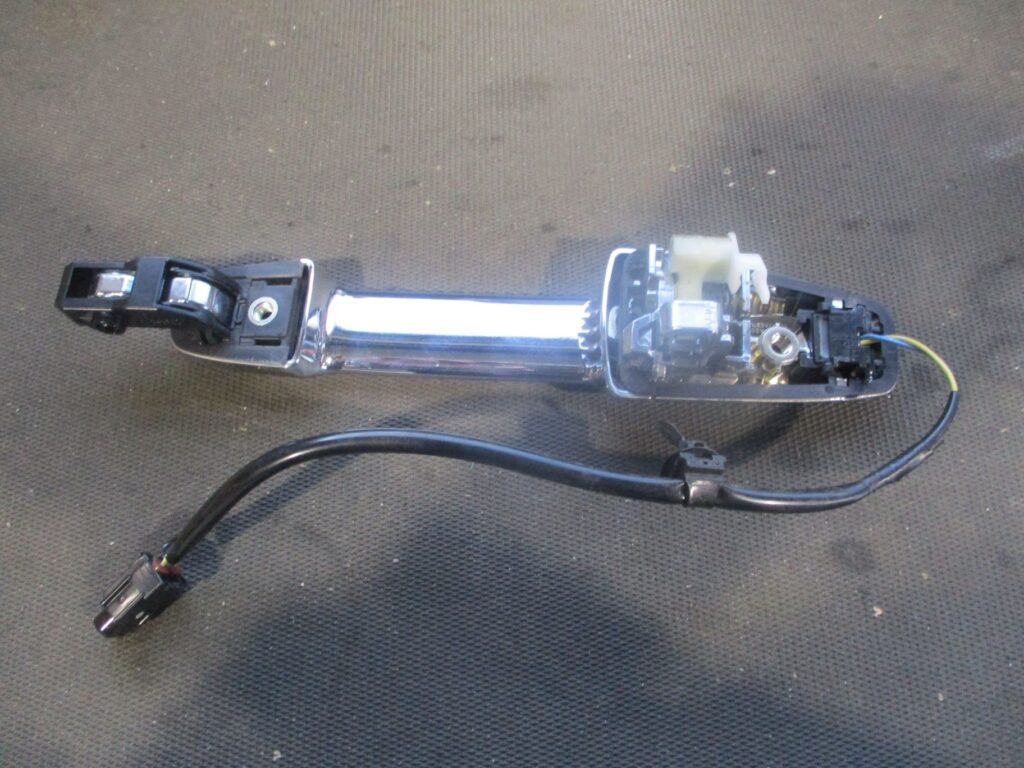

リクエストスイッチを交換するためにアウターハンドルを取り外していきます。

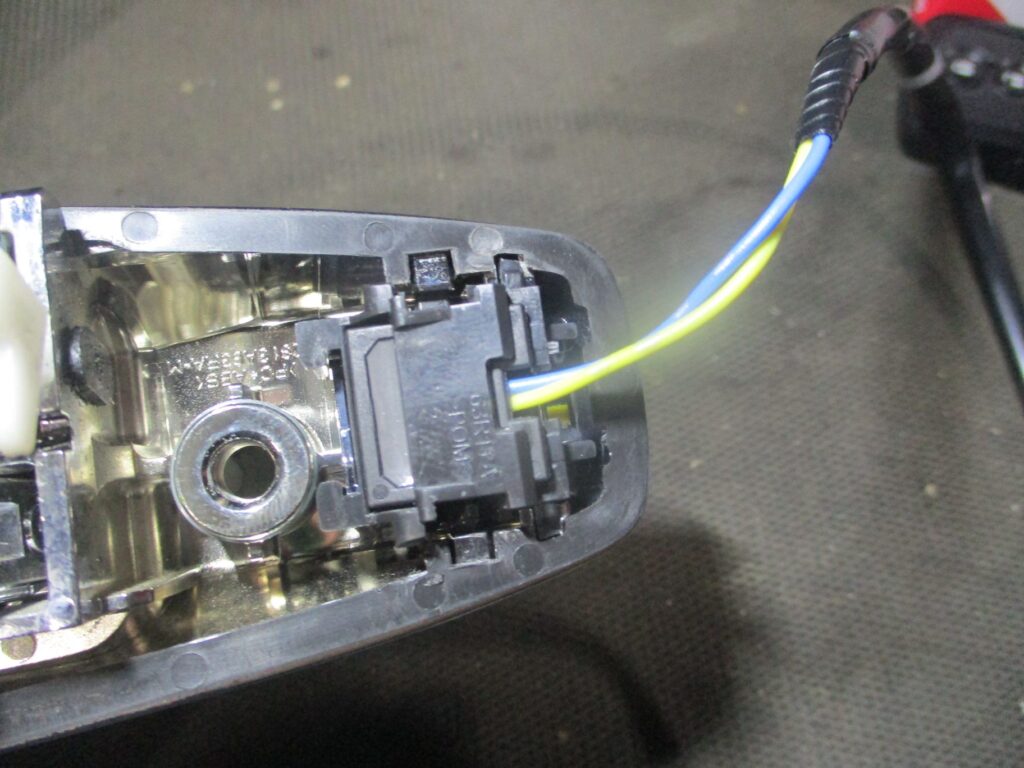

分解してスイッチ部分のみを新品に交換していきます。

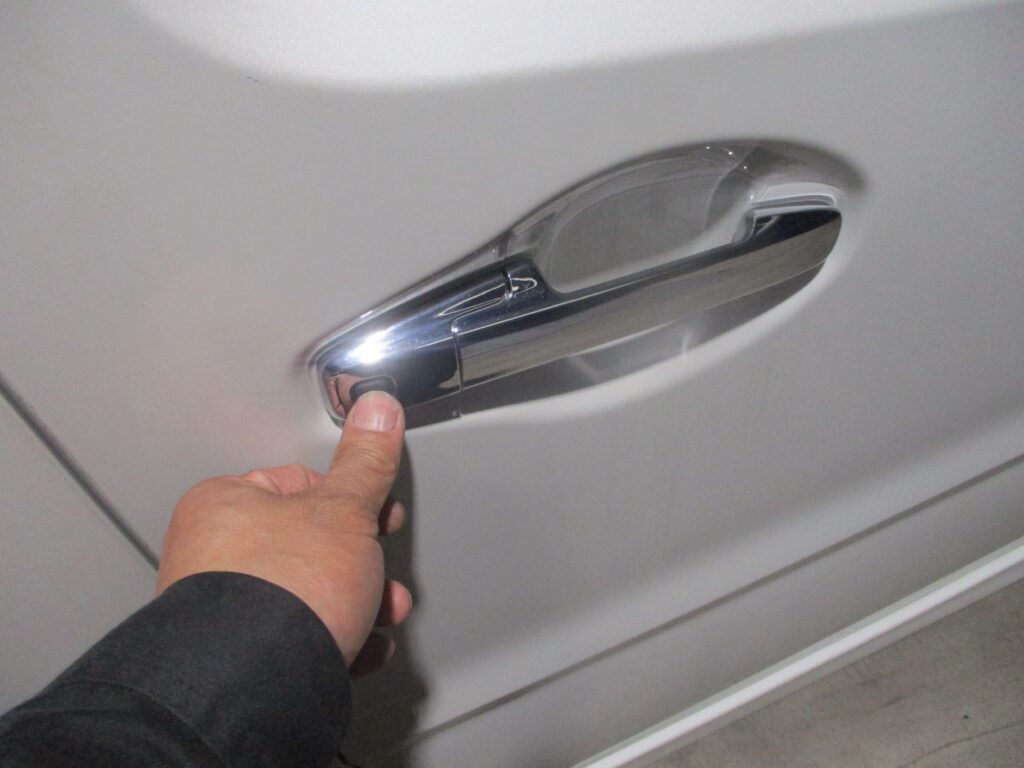

交換完了後に動作確認を行い、問題なく作動することを確認して修理完了です。
